光学器件

+

+

+

+

+

+

+

+

+

+

低漂移组件

+

成像系统和组件

+

+

首页 > 光学器件


洛匈晶体偏振棱镜

洛匈棱镜是一种由两块光轴互相垂直的负单轴晶体（方解石或α-BBO）棱镜通过胶合或光胶工艺配合而成的偏振器件。自然光入射时，能在棱镜透射端得到偏振方向相互正交的，具有一定分离角的两束线偏振光。

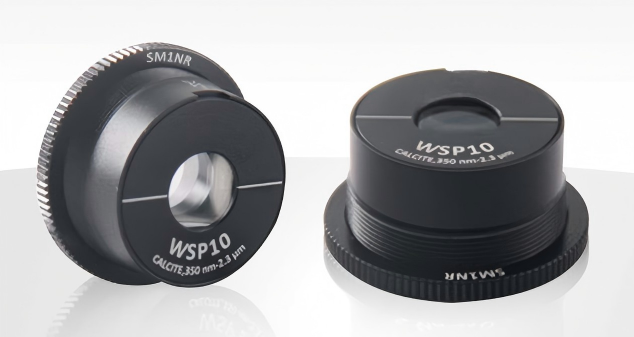

沃拉斯顿晶体偏振棱镜

沃拉斯顿晶体偏振棱镜用于输出高消光比的线偏振光，提供通光孔径为Ø10 mm，工作波长为200 nm-1.1 μm（带UV保护膜）、350 nm-2.3 μm（未镀膜）的沃拉斯顿晶体偏振棱镜。

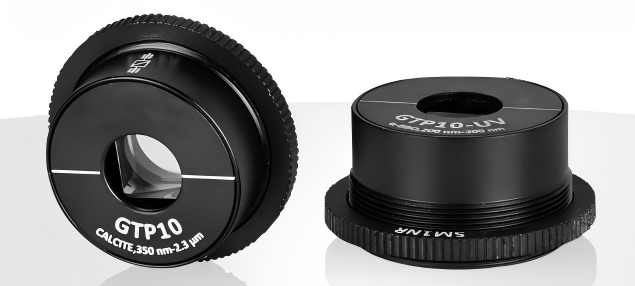

格兰·泰勒晶体偏振棱镜

格兰·泰勒晶体偏振棱镜用于输出高消光比的线偏振光，提供通光孔径为Ø10 mm，工作波长为350 nm-2.3 μm（保护膜 1064 nm）、200 nm-300 nm（保护膜245 nm）、300 nm-700 nm（保护膜 532 nm）、700 nm-3.0 μm（保护膜 1064 nm）的格兰·泰勒晶体偏振棱镜。格兰·泰勒晶体偏振棱镜预安装在黑色阳极氧化的机械外壳中，不可拆卸。外壳一端刻有SM1外螺纹并附带卡环，可反向锁紧控制棱镜偏振方向，另一端光壁，皆可与调整架配合，方便客户使用。

格兰·激光晶体偏振棱镜

格兰·激光晶体偏振棱镜用于输出高消光比的线偏振光，提供通光孔径为Ø5 mm，工作波长为350 nm-2.3 μm（保护膜 1064 nm）、220 nm-300 nm（保护膜245 nm）、300 nm-700 nm（保护膜 532 nm）、700 nm-1100 nm（保护膜 850 nm）的格兰·激光晶体偏振棱镜。同时，格兰·激光晶体偏振棱镜预安装在黑色阳极氧化的机械外壳中，不可拆卸。外壳带有贯穿的逃逸窗口，可供采集反射光。外壳一端刻有SM05外螺纹并附带卡环，可反向锁紧并控制棱镜偏振方向，另一端光壁，皆可与LBTEK调整架配合，方便客户使用。

UVFS，Nd:YAG谐波分光镜

Nd:YAG谐波分光镜可用于分离Nd:YAG激光谐波，Nd:YAG激光谐波，即可保证减少反射光干涉，也可用于偏转特定波长的光束，提供四种波长配置可选。

多波段二向色镜

多波段二向色镜具有两个透射波段和一个反射波段。我们的多波段二向色镜的截止波长为740nm，起始波长为940nm，在480-710 nm和1000-1700 nm的波长范围内平均透射率大于90%，在753-935 nm范围内平均反射率大于95%。二向色镜一个表面镀有滤光膜，另一面镀有增透膜，箭头指向镀滤光膜表面。

短波通二向色镜，椭圆形

二向色镜可以根据波长将光束分离，短波通二向色镜可以透过低于截止波长的光束，同时反射高于截止波长的光束，并且具有高透和高反特性。目前，椭圆形二向色镜的截止波长为550 nm，它在指定波段范围内的透过率（390-533 nm）和反射率（565-800 nm）均能达到90%以上。二向色镜一个表面镀有滤光膜，另一面镀有增透膜，建议从滤光膜面入射（侧面箭头指向镀滤光膜面）。

短波通二向色镜，矩形

二向色镜可以根据波长将光束分离，短波通二向色镜可以透过低于截止波长的光束，同时反射高于截止波长的光束，并且具有高透和高反特性。我们的二向色镜有多种截止波长可选，它们在指定波段范围内的平均透过率和平均反射率都能达到90%以上。二向色镜一个表面镀有滤光膜，另一面镀有增透膜，箭头指向镀滤光膜表面。

短波通二向色镜

二向色镜可以根据波长将光束分离，短波通二向色镜可以透过低于截止波长的光束，同时反射高于截止波长的光束，并且具有高透和高反特性。我们的二向色镜有8种截止波长可选：490 nm、550 nm、650 nm、950 nm、1000 nm、1180 nm、1500 nm和1800 nm，它们在指定波段范围内的平均透过率和平均反射率都能达到90%以上。二向色镜一个表面镀有滤光膜，另一面镀有增透膜，箭头指向镀滤光膜表面。

长波通二向色镜，矩形

二向色镜可以根据波长将光束分离，长波二向色镜可以透过高于截止波长的光束，同时反射低于二向色镜可以根据波长将光束分离，长波二向色镜可以透过高于截止波长的光束，同时反射低于截止波长的光束，并且具有高透和高反等特性。我们的二向色镜有多种截止波长可选，它们在指定波段范围内的平均透过率和平均反射率都能达到90%以上。二向色镜一个表面镀有滤光膜，另一面镀有增透膜，箭头指向镀滤光膜的表面。

长波通二向色镜

二向色镜可以根据波长将光束分离，长波二向色镜可以透过高于截止波长的光束，同时反射低于截止波长的光束，并且具有高透和高反等特性。我们的二向色镜有多种截止波长可选，它们在指定波段范围内的平均透过率和平均反射率都能达到90%以上。二向色镜一个表面镀有滤光膜，另一面镀有增透膜，箭头指向镀滤光膜的表面。

激光线偏振平板分束镜，激光线单波长，矩形

偏振平板分束是一种用于分离入射光不同偏振分量（p光与s光）的偏振光学元件，可用于得到两束偏振方向正交的线偏振光束；与传统偏振平板分束镜的布儒斯特入射角设计不同，偏振平板分束的最佳入射角设计为45°消光比Tp：Ts＞10000：1。

激光线偏振平板分束镜，激光线单波长，圆形

偏振平板分束是一种用于分离入射光不同偏振分量（p光与s光）的偏振光学元件，可用于得到两束偏振方向正交的线偏振光束；与传统偏振平板分束镜的布儒斯特入射角设计不同，偏振平板分束的最佳入射角设计为45°消光比Tp：Ts＞10000：1。

宽带偏振分束立方，增透膜：1200 nm-1600 nm，未安装

未安装偏振分束立方体，四周镀有增透膜（Ravg<0.5%），其中一个直角棱镜斜边镀有分光膜，且在该棱镜磨砂顶面用铅笔涂有黑点，为实现最佳光学性能，建议从镀有分光膜的棱镜直角面入射。提供不同尺寸立方体转接安装座，夹持立方体后整体尺寸为25.4 mm，配合立方体安装座CM-3使用可兼容 30 mm同轴系统。

宽带偏振分束立方，增透膜：1200 nm-1600 nm，30 mm同轴立方体安装座

25.4 mm偏振分束立方安装在兼容30 mm同轴系统的立方体外壳中，顶部刻线方向标识光路走向，该外壳侧面提供了M3螺纹孔，可以跟30 mm同轴系统兼容。另外，该外壳侧面还提供了4个SM1内螺纹端口，可以同时跟25.4 mm透镜套筒兼容。并且同轴立方体底部还有M4螺纹孔，可用于安装接杆。

宽带偏振分束立方，增透膜：1200 nm-1600 nm，16 mm同轴立方体安装座

20.0 mm偏振分束立方安装在兼容16 mm同轴系统的立方体外壳中，顶部刻线方向标识光路走向，该外壳侧面提供了M3螺纹孔，可以通过Ø4 mm同轴系统安装接杆与16 mm同轴系统兼容。另外，该外壳侧面还提供了4个SM05内螺纹端口，可以同时跟12.7 mm透镜套筒兼容。并且同轴立方体底部还有M4螺纹孔，可用于安装接杆。

宽带偏振分束立方，增透膜：900 nm-1300 nm，未安装

5 mm、10 mm、12.7 mm、20 mm和25.4 mm五种尺寸的偏振分束立方，其中25.4 mm分束立方已安装于同轴立方体外壳中，方便用户直接使用。立方体四周都可以作为入射面且分离出P偏振光和S偏振光，为达到最佳偏振性能，建议入射光从镀有偏振分光膜的棱镜的直角边入射，透过P光，反射S光。

宽带偏振分束立方，增透膜：900 nm-1300 nm，30 mm同轴立方体安装座

宽带偏振分束立方，增透膜：900 nm-1300 nm，16 mm同轴立方体安装座

20.0 mm偏振分束立方安装在兼容16 mm同轴系统的立方体外壳中，顶部刻线方向标识光路走向，该外壳侧面提供了M3螺纹孔，可以通过Ø4 mm同轴系统安装接杆与16 mm同轴系统兼容。另外，该外壳侧面还提供了4个SM05内螺纹端口，可以同时跟12.7 mm透镜套筒兼容。并且同轴立方体底部还有M4螺纹孔，可用于安装接杆。

宽带偏振分束立方，增透膜：620 nm-1000 nm，未安装

未安装偏振分束立方体，四周镀有增透膜（Ravg<0.5%），其中一个直角棱镜斜边镀有分光膜，且在该棱镜磨砂顶面用铅笔涂有黑点，为实现最佳光学性能，建议从镀有分光膜的棱镜直角面入射。提供不同尺寸立方体转接安装座，夹持立方体后整体尺寸为25.4 mm，配合立方体安装座CM-3使用可兼容 30 mm同轴系统。

宽带偏振分束立方，增透膜：620 nm-1000 nm，30 mm同轴立方体安装座

25.4 mm偏振分束立方安装在兼容30 mm同轴系统的立方体外壳中，顶部刻线方向标识光路走向，该外壳侧面提供了M3螺纹孔，可以跟30 mm同轴系统兼容。另外，该外壳侧面还提供了4个SM1内螺纹端口，可以同时跟25.4 mm透镜套筒兼容。并且同轴立方体底部还有M4螺纹孔，可用于安装接杆。

宽带偏振分束立方，增透膜：620 nm-1000 nm，16 mm同轴立方体安装座

20.0 mm偏振分束立方安装在兼容16 mm同轴系统的立方体外壳中，顶部刻线方向标识光路走向，该外壳侧面提供了M3螺纹孔，可以通过Ø4 mm同轴系统安装接杆与16 mm同轴系统兼容。另外，该外壳侧面还提供了4个SM05内螺纹端口，可以同时跟12.7 mm透镜套筒兼容。并且同轴立方体底部还有M4螺纹孔，可用于安装接杆。

宽带偏振分束立方，增透膜：420 nm-680 nm，未安装

未安装偏振分束立方体，四周镀有增透膜（Ravg<0.5%），其中一个直角棱镜斜边镀有分光膜，且在该棱镜磨砂顶面用铅笔涂有黑点，为实现最佳光学性能，建议从镀有分光膜的棱镜直角面入射。提供不同尺寸立方体转接安装座，夹持立方体后整体尺寸为25.4 mm，配合立方体安装座CM-3使用可兼容 30 mm同轴系统。

宽带偏振分束立方，增透膜：420 nm-680 nm，30 mm同轴立方体安装座

25.4 mm偏振分束立方安装在兼容30 mm同轴系统的立方体外壳中，顶部刻线方向标识光路走向，该外壳侧面提供了M3螺纹孔，可以跟30 mm同轴系统兼容。另外，该外壳侧面还提供了4个SM1内螺纹端口，可以同时跟25.4 mm透镜套筒兼容。并且同轴立方体底部还有M4螺纹孔，可用于安装接杆。

宽带偏振分束立方，增透膜：420 nm-680 nm，16 mm同轴立方体安装座

20.0 mm偏振分束立方安装在兼容16 mm同轴系统的立方体外壳中，顶部刻线方向标识光路走向，该外壳侧面提供了M3螺纹孔，可以通过Ø4 mm同轴系统安装接杆与16 mm同轴系统兼容。另外，该外壳侧面还提供了4个SM05内螺纹端口，可以同时跟12.7 mm透镜套筒兼容。并且同轴立方体底部还有M4螺纹孔，可用于安装接杆。

激光线偏振分束立方，未安装

405 nm、532 nm、633 nm、780 nm、808 nm、830 nm、850 nm、1030 nm、1064 nm和1550 nm 10种设计波长可选。偏振分束立方顶部带黑圆点的棱镜表示其斜面镀有电介质偏振分光膜，电介质分光膜可以反射S偏振光和透过P偏振光。四周都可以作为入射面且分离出P偏振光和S偏振光，为达到最佳偏振性能，建议入射光从镀有偏振分光膜的棱镜的直角边入射。

激光线偏振分束立方

25.4 mm激光线偏振分束立方安装在兼容30 mm同轴系统的立方体外壳中，顶部刻线方向标识光路走向，该外壳侧面提供了M3螺纹孔，可以跟30 mm同轴系统兼容。另外，该外壳侧面还提供了4个SM1内螺纹端口，可以同时跟25.4 mm透镜套筒兼容。并且同轴立方体底部还有M4螺纹孔，可用于安装接杆。

高功率激光线偏振分束立方，未安装

266 nm-1550 nm多种工作波长可选。偏振分束立方顶部带黑圆点的棱镜表示其斜面镀有电介质偏振分光膜，电介质分光膜可以反射S偏振光和透过P偏振光。四周都可以作为入射面且分离出P偏振光和S偏振光，为达到最佳偏振性能，建议入射光从镀有偏振分光膜的棱镜的直角边入射。

高功率激光线偏振分束立方，带安装

提供266 nm-1550 nm多种工作波长可选。将25.4 mm高功率激光线偏振分束立方，安装在兼容30 mm同轴系统的立方体外壳中，顶部刻线方向标识光路走向，该外壳侧面提供了M3螺纹孔，可以跟30 mm同轴系统兼容。另外，该外壳侧面还提供了4个SM1内螺纹端口，可以同时跟25.4 mm透镜套筒兼容。并且同轴立方体底部还有M4螺纹孔，可用于安装接杆。

经济型平板分束镜，圆形

经济型平板分束器，一面镀有介质分光膜。当非偏振光以45度入射角入射到镀膜面时，在可见光波段(450 nm-650 nm)可以获得30:70的分光比。背面反射会引起反射光的干涉现象。在对这类现象敏感的应用，请考虑使用非偏振分束立方。选择使用钠钙玻璃制作多种尺寸平板分束镜。

近红外非偏振平板分束镜，红外熔融石英，0.9 μm-2.6 μm

近红外非偏振平板分束器采用红外熔融石英为基底材料，通过在其表面镀制近红外宽带介质分光膜实现分光功能。产品侧面箭头指向镀有分光膜面，当光束以45度角入射到分光膜时，可实现50:50的高效分束。产品背面还镀有增透膜，能有效减少反射，避免鬼像现象的出现。同时，针对圆形近红外平板分束器设计有30′的楔角，能够进一步降低重影和干涉效应。分光比精度对入射光偏振态敏感，具体参考曲线页面。

非偏振平板分束镜，紫外熔融石英，矩形 36.0 mm×25.0 mm×1.0 mm

矩形非偏振平板分束器尺寸36.0 mm×25.0 mm×1.0 mm，一面镀有介质分光膜，一面镀有增透膜。当光束以45度入射角入射到分光面时，可以获不同分光比。背面镀有增透膜减少背面反射（鬼影），对鬼影现象敏感的应用，请考虑使用非偏振分束立方。分光比精度对入射光偏振态敏感，具体参考曲线页面。

非偏振平板分束镜，紫外熔融石英，圆形

圆形非偏振平板分束器，一面镀有介质分光膜，一面镀有增透膜。当光束以45度入射角入射到分光面时，可以获得不同分光比。产品侧面箭头指向镀有分光膜面，背面镀有增透膜减少背面反射（鬼影），对鬼影现象敏感的应用，请考虑使用非偏振分束立方。分光比精度对入射光偏振态敏感，具体参考曲线页面。

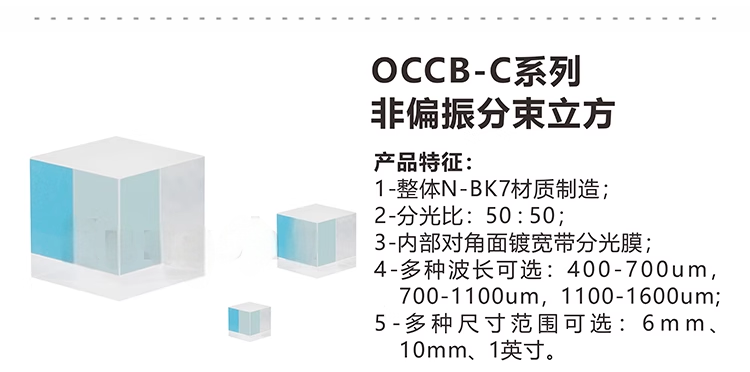

非偏振分束立方

1-整体N-BK7材质制造: 2-分光比:50:50;3-内部对角面镀宽带分光膜;4-多种波长可选:400-700um，700-1100um，1100-1600um5-多种尺寸范围可选:6mm、10mm、1英寸。
